pro 2 čerpadla - střídavý chod

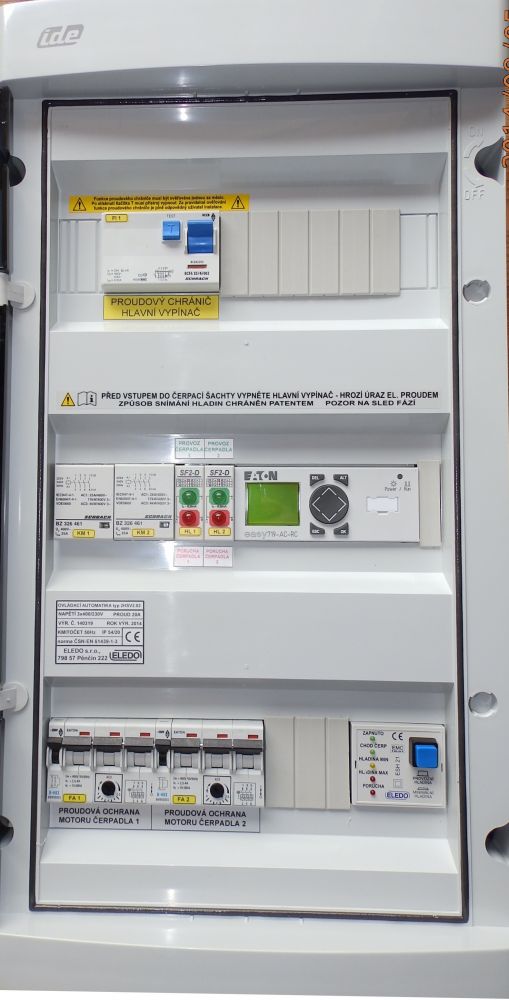

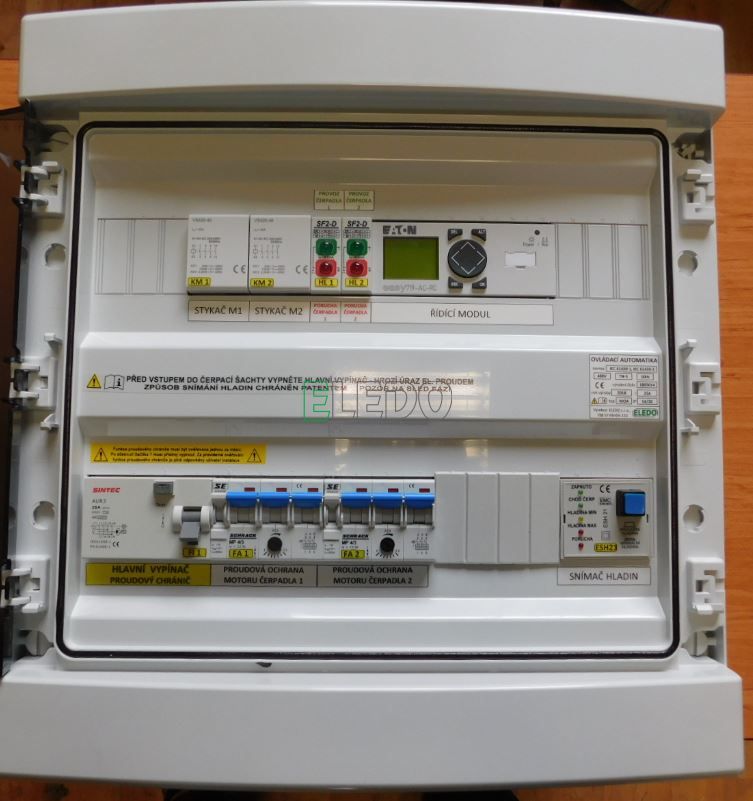

Ovládací automatika je určena k řízení chodu čerpadel a k signalizaci provozních a poruchových stavů. Řídí dvě čerpadla, která pracují střídavě, tzn. že po vypnutí čerpadla na vypínací hladině a opětovném nátoku vody do zapínací hladiny se uvede v chod druhé čerpadlo. Při poruše jednoho z čerpadel se automaticky uvede v chod druhé čerpadlo a signalizace hlásí jeho poruchu. V případě dosažení maximální hladiny se uvedou v chod obě čerpadla současně s různým zpožděním.

Řídící relé sleduje:
- počet odpracovaných hodin každého čerpadla
- počet intervalů sepnutí každého čerpadla
- umožňuje nastavení náběhových časů čerpadel
- sleduje servisní intervaly čerpadel při překročení nastaveného počtu motohodin
- vybavení vlhkostní sondy ve vinutí (pokud je jím čerpadlo vybaveno)
- vybavení tepelné sondy ve vinutí (pokud je jí čerpadlo vybaveno)



Textové zprávy na displeji řídícího relé

ZPRÁVA	VÝZNAM
VYPADENA MOTOROVA OCHRANA M1	Přetížení motoru čerpadla 1, výpadek jedné z fází, zablokovaný motor.
VYPADENA MOTOROVA OCHRANA M2	Přetížení motoru čerpadla 2, výpadek jedné z fází, zablokovaný motor.
HLADINA MINIMÁLNI	Indikuje vyčerpání šachty do minimální hladiny.
HLADINA MAXIMALNI	Indikuje nebezpečnou hladinu (přeplnění šachty).
NUTNY SERVIS CERPADLA 1	Servisní interval čerpadla 1 překročil nastavenou hodnotu provozních hodin.
NUTNY SERVIS CERPADLA 2	Servisní interval čerpadla 2 překročil nastavenou hodnotu provozních hodin.
